Загрузка фасетных нормалей из файла GMS
Что такое фасетная нормаль? Фасетная нормаль, это самая обычная нормаль к грани, а называется она так по производимому воздействию на изображаемый объект. После применения фасетных нормалей грани объекты хоть и освещены по-разному, но каждая грань освещена равномерно и соответственно закрашена одним цветом, что приводит к тому, что объект выглядит граненым. Отсюда и название. По-нашему "фасетная нормаль" это "граненая нормaль". В предыдущих примерах фасетные нормали рассчитывались по математическому алгоритму (процедура CalcNormals), но по всей видимости он иногда дает сбои. Не все то хорошо для программиста, что хорошо для математика. В результате и появляются черные треугольники там где их не должно быть.

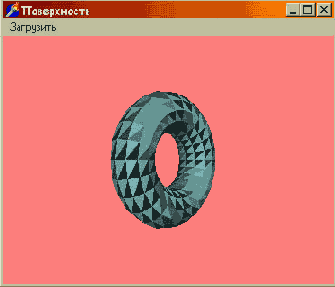

К счастью, внутренний язык 3D Studio Max позволил мне найти фасетные нормали, которые он использовал для отображения объекта, а отображались объекты в 3D Studio Max правильно. Приложение, использующее нормали, взятые из 3D Studio Max, находится в папке Ch03. А какая при этом получается разница, Вы можете увидеть на картинках ниже:
Теперь наша баранка выглядит правильно. В процедуре загрузки сетки добавился блок считывания фасетных нормалей из файла GMS. Процедуру CalcNormals я оставил в исходном тексте, но закоментировал. ReadLn(f, S); //Пропускаем строку "end faces" ReadLn(f, S); // Пропускаем строку "Faset normals" // фасетные нормали for i := 0 to FacesCount - 1 do begin Readln(f,Normal.x,Normal.y,Normal.z); FasetNormals[i] := Normal; end;
Естественно, что количество фасетных нормалей равняется количеству граней.
